تجهيزات أنابيب اللحام بعقب

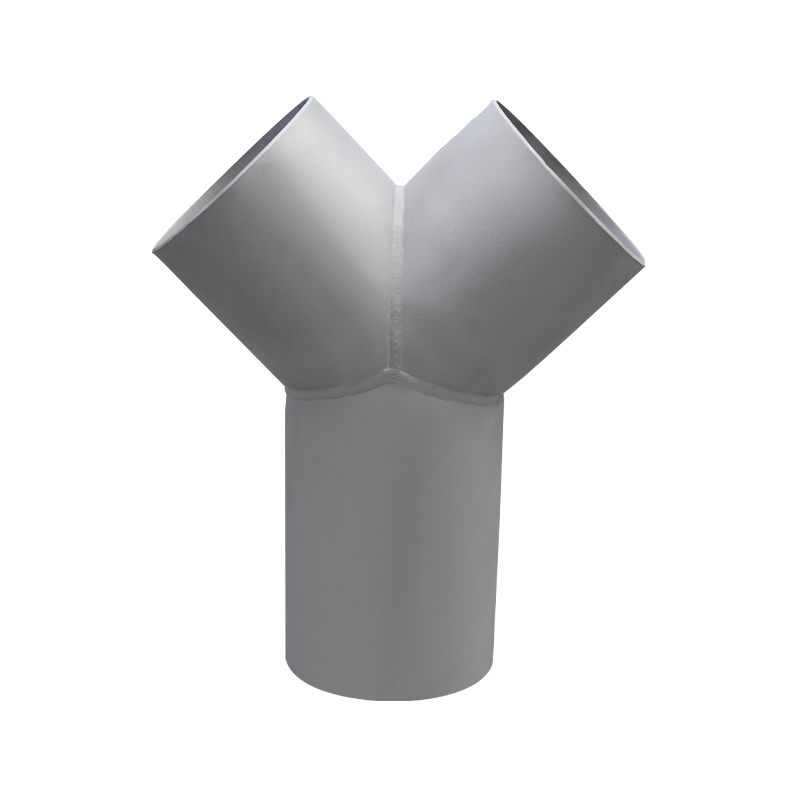

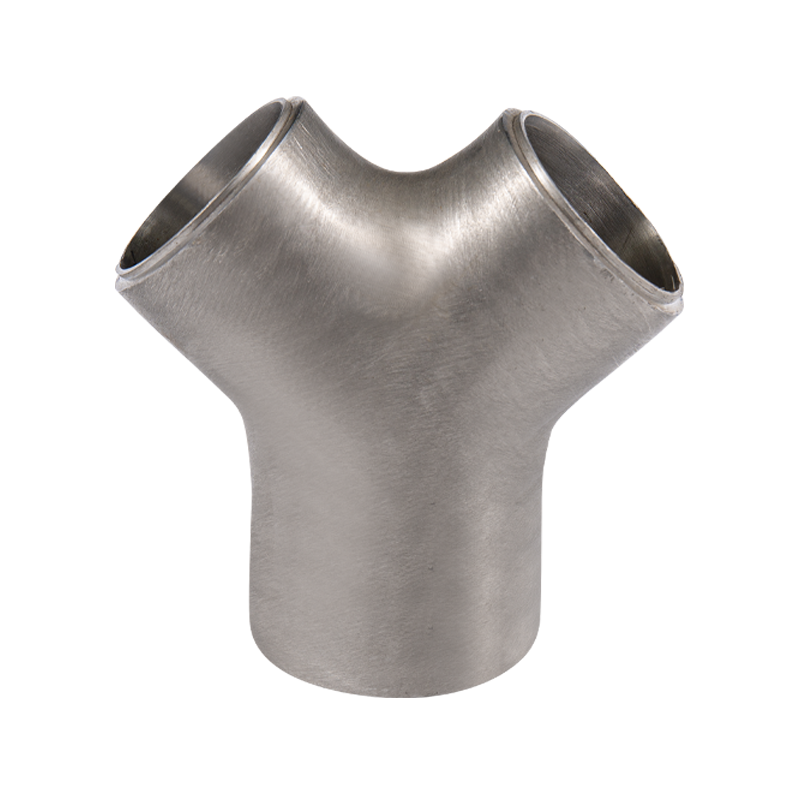

ثلاثي الاتجاه جانبي نوع Y

يعد ثلاثي الاتجاه جانبي نوع Y عبارة عن تركيب أنابيب متعدد الاستخدامات وضروري مصمم للتطبيقات التي تكون فيها النظافة ومقاومة التآكل أمرًا بالغ الأهمية. يتميز هذا التركيب بفرع على شكل حرف Y يسمح بتدفق السوائل بسلاسة وكفاءة مع الحد الأدنى من الاضطراب، مما يجعله مثاليًا للصناعات التي تتطلب أداءً وموثوقية عالية. يستخدم بشكل شائع في بناء السفن والأغذية والأدوية والطاقة النووية والصناعات البتروكيماوية، ويضمن ثلاثي الاتجاه جانبي نوع Y اتصالات قوية وآمنة حتى في البيئات الأكثر تطلبًا. إحدى الصفات البارزة ثلاثي الاتجاه جانبي نوع Y هي مقاومته الممتازة للتآكل، مما يجعله مثاليًا لأنظمة نقل السوائل المعرضة للمواد العدوانية أو الظروف القاسية. سواء كنت تتعامل مع سوائل حساسة في قطاع الأدوية أو سوائل عالية الضغط في صناعة البتروكيماويات، فإن هذا التركيب يضمن موثوقية ومتانة فائقة. بالإضافة إلى ذلك، فإن تصميمه الدقيق يجعله خيارًا مثاليًا لخطوط الأنابيب طويلة المدى التي تحتاج إلى الحفاظ على تدفق ثابت دون المساس بالسلامة.

اتصل بنا

وظيفة	• تصميم مشحوب على شكل Y (زاوية فرع 30-60 درجة) • يقلل من تأثير السوائل بنسبة 40-50 ٪ مقابل المحملات التقليدية • القولبة غير الملحومة من قطعة واحدة تزيل اللحامات الضعيفة • فقدان ضغط أقل بنسبة 30 ٪ من المحملات الزاوية اليمنى
عملية الإنتاج	1.التشكيل بالبثق الساخن بدون درزات (عملية حاصلة على براءة اختراع) 2. التدفئة الحثية والرسم 3. الحل الصلب (ASTM A960) 4. 100 ٪ تفتيش UT/RT الآلي 5.تشطيب CNC (تسامح ±0.5°)
التطبيقات	• أنظمة CIP الصيدلانية • أنابيب التبريد النووية • خطوط الوقود البحري (ABS/DNV معتمد) • خطوط أنابيب البتروكيماويات طويلة المسافة
البيانات الفنية	• نطاق الحجم: DN15-DN1200 (48 ") • تصنيف الضغط: الفئة 150-2500# • كفاءة التدفق: ≥92 ٪ (مقارنة بالأنابيب المستقيمة) • خشونة السطح: RA ≤3.2μm (المتاحة الصحية)
مواد	• 316L/904L من الفولاذ المقاوم للصدأ (ASTM A403) • سبائك النيكل (UNS N06625) • Duplex Steel (UNS S31803) • التيتانيوم GR.2 (ASTM B363)
المعايير	• ASME B16.9/B16.25 • ISO 9001/13485 (درجة الصيدلة) • PED 2014/68/الاتحاد الأوروبي • NACE MR0175 للخدمة الحامضة
