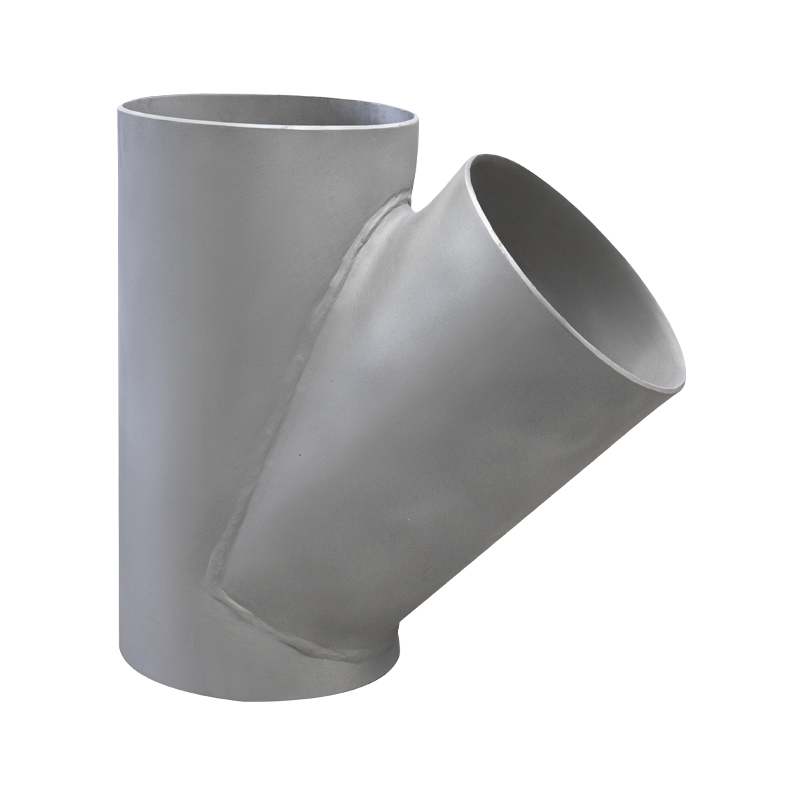

يعد ثلاثي الاتجاه جانبي بعقب اللحام مكونًا أساسيًا لتوصيل الأنابيب الفرعية بخط الأنابيب الرئيسي. تم تصميم هذا التركيب بمشطوف 45°، مما يقلل من مقاومة السوائل ويحسن كفاءة التدفق، مما يجعله مثاليًا لأنظمة الضغط العالي. يضمن اتصال اللحام المباشر بالأنبوب الرئيسي ختمًا قويًا وسلامة هيكلية قوية. يعد هذا المنتج مثاليًا لشبكات الأنابيب المعقدة التي تتطلب تحكمًا دقيقًا في الزاوية وأداءً موثوقًا به في ظل الظروف الصعبة. سواء كنت تعمل في صناعات مثل النفط والغاز أو المعالجة الكيميائية أو معالجة المياه، فقد تم تصميم ثلاثي الاتجاه جانبي بعقب اللحام لتوفير إدارة التدفق الأمثل والمتانة على المدى الطويل. بفضل قوتها وكفاءتها المثبتة، فإنها توفر حلاً فعالاً من حيث التكلفة لتحسين أداء نظام خطوط الأنابيب الخاص بك. اختر وصلة اللحام الجانبية لضمان اتصال سلس وموثوق وفعال في البنية التحتية للأنابيب لديك.
وظيفة | • اتصال فرع 45 درجة مئوية • يقلل من مقاومة السوائل بنسبة 30-40 ٪ • تحسين كفاءة التدفق • تصنيف الضغط العالي (ASME B16.9 Class 3000#) |
عملية الإنتاج | 1. إعداد المواد (المواد الخام المعتمدة من ASTM) 2. الصحافة الساخنة/تشكيل التزوير 3. اللحام المداري الآلي 4. معالجة الحرارة بعد الليباد 5. 100 ٪ RT/UT التفتيش |
التطبيقات | • أنظمة أنابيب المصفاة • توزيع الغاز الطبيعي • وحدات العمليات الكيميائية • خطوط بخار محطة توليد الكهرباء |
نطاق الحجم | DN15 (½ ") - DN3800 (150") • المعيار: ASME B16.9/GB12459 • قطر كبير: MSS SP-75 متوافق |
مواد | • الصلب الكربوني: A234 WPB/WPC • غير القابل للصدأ: 304/316L (ASTM A403) • سبيكة الصلب: 15Crmov (P11/P22) |
تصنيف الضغط | SCH5S-SCH160 • PN6-PN420 (EN) • الفئة 150-2500 (ASME) |
